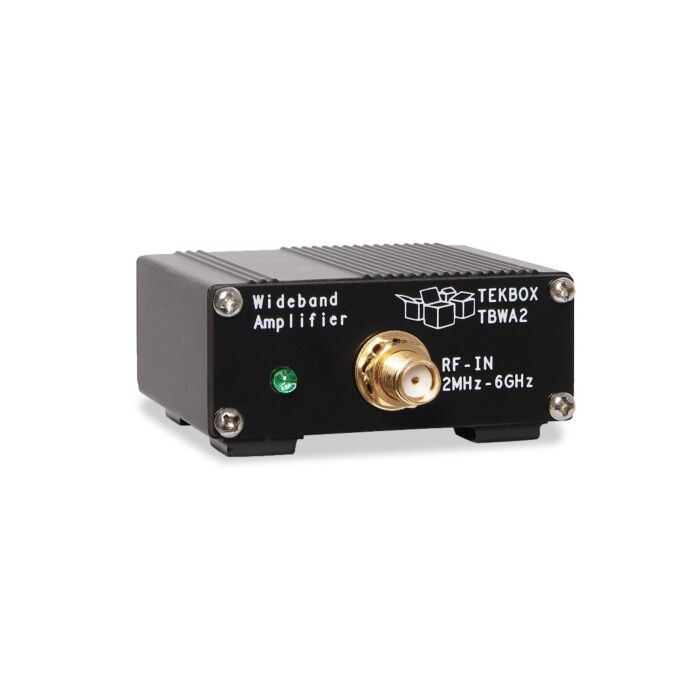

Tekbox TBWA2 20dB RF bredbåndforsterker

kr 2 685,00 kr 2 148,00
Varenummer
100283

Tekbox TBWA2 20dB RF bredbåndforsterker.

TBWA2 bredbånds RF-forsterkere er allsidige byggesteiner som enkelt kan integreres i laboratorieoppsett.

Med en båndbredde fra 1,5MHz til 6GHz er den ideell for å forsterke signalene fra EMC nærfelt prober.

TBWA2 bredbåndsforsterker er tilgjengelige i 2 versjoner, 20dB eller 40dB forsterkning.

Technical Data:

Input: 50 Ohm, SMA
Output: 50 Ohm, SMA
Nominal supply Voltage: 4.5 - 5V, typ. 110mA, Mini-USB-B connector
Maximum supply voltage: 5.5V

Maximum input power: +10dBm
1dB output compression point @ 2GHz: +20dBm
3rd order output intercept point @ 2GHz, Pin = 0dBm/tone, Δf = 10MHz: +35dBm
Reverse isolation S12, 0.1 …6GHz: 23dB
Noise Figure @ 2GHz: 4.5 … 5 dB

Gain:

1 MHz

10 MHz

100 MHz

500 MHz

1 GHz

3 GHz

4.5 GHz

6 GHz

14.8 dB

20.2 dB

20.2 dB

20 dB

19.8 dB

17.6 dB

17.4 dB

15.4 dB



Mer informasjon
ProduktnrTBWA2/20dB
